公司承建的成吉思汗博物館工程獲得第八屆工程施工金獎
我公司總承包的成吉思汗博館工程鋼結構施工獲得中國鋼結構協會空間結構分會所頒發的第八屆工程施工金獎。該獎項為國內空間結構行業的最高榮譽。

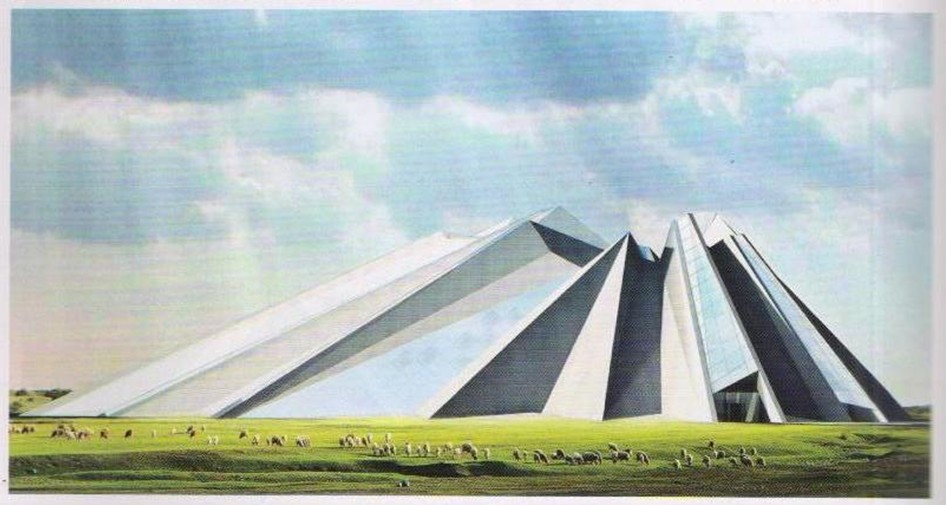

成吉思汗博物館集成吉思汗研究院、成吉思汗檔案館和成吉思汗文獻館于一體，位于內蒙古自治區鄂爾多斯市，總建筑面積約為1.2萬m2。

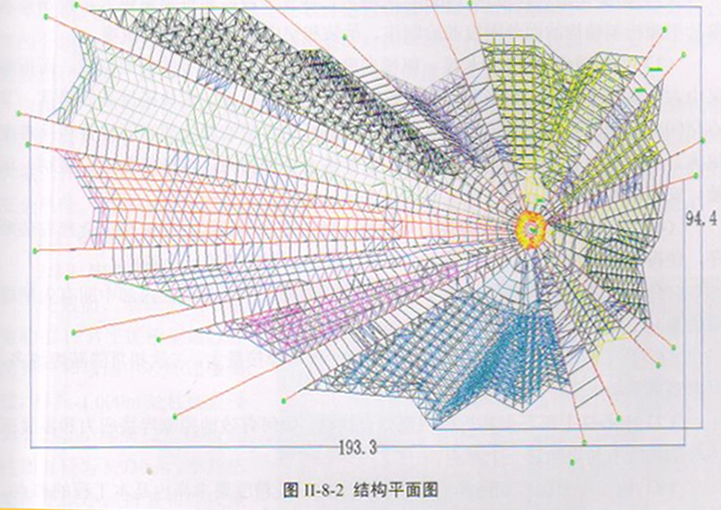

該工程主體鋼結構由22榀單片巨型平面桁架梁及不規則空間網格折板殼組成，模擬山體造型。
柱、梁均為管桁架結構，采用相貫焊節點連接，管桁架的最大跨度達到146m，分段最重達18t。放射狀不規則折板網殼空間造型復雜，采用雙向正交正放網格結構，高2.5m，標準網格尺寸3m×3m，采用焊接空心球節點，網殼的最大分塊25m×20m。結構最高點36.5m，最大跨度158.3m。鋼結構總量為2300噸。
該工程造型新穎奇特，構造混合復雜。無論是中心柱、銜架梁、折板網架的單體結構還是連接后的整體結構都極不規則，尚無國內外案例和成熟的施工經驗可以借鑒。面對施工的難點，根據以往施工經驗，結合該工程特點，采用了分片分段分塊吊裝方案。該方案在建筑投影之外的地面異位拼裝，場地大，同時利用的吊裝設備多，可以展開多個工位和作業面，形成簡單流水作業，加快拼裝速度，降低工程成本，大量工作都是在地面完成，減少工裝腳手架用量，避免了高空作業，降低了工程的安全風險。
因?yàn)樵摴こ虨椴灰?guī)則閉合結構，所以焊接順序的不合理將會產生很大應力，為了減少應力，中心柱柱頂環梁采用地面拼裝整體吊裝的方法，以便控制中心柱柱頂環梁本身的內部應力。對于銜架梁部分最后一段與中心柱環梁連接時先點焊，全部安裝完成后再進行對稱焊接，先焊接上弦后焊接下弦。為減少焊接應力變形，根據當?shù)貧鉁販夭钣?jì)算選擇特定時段進行焊接合攏。
在整個施工過程中都采用了計算機模擬仿真技術，通過計算機對施工各階段的仿真模擬計算，預知了實施方案和步驟的合理性、可行性。為優化方案提供了強有力的理論依據，為實施施工提供了有效指導。
面對如此復雜，體量如此之大的鋼結構項目，經過近三年的努力，形成了一套理論指導實踐的針對不規則復雜鋼結構的配套施工技術，縮短工期40天，節約成本113萬，創造了較好的經濟效益和社會效益。
